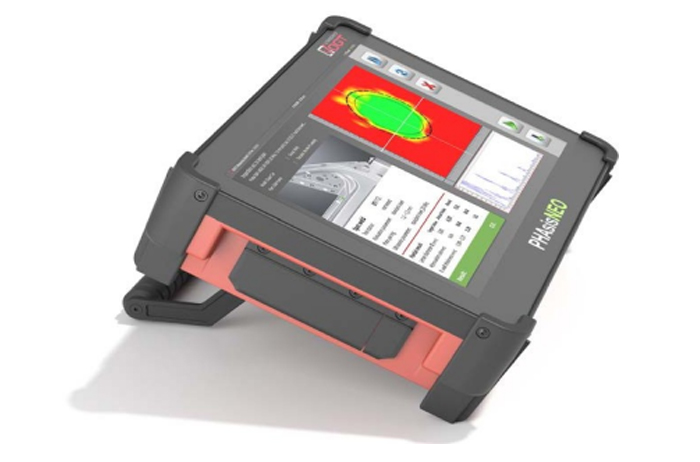

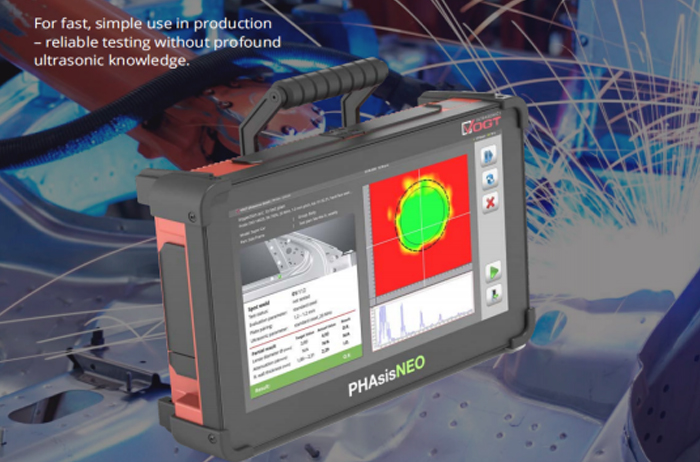

手持式超声波焊点检测仪

产品描述

1、采用121 个探头晶片,11 x 11 高分辨率相控阵探头，分辨率高达 0.35 mm
2、采用多点触控屏，配合键盘和遥控器，使操作更简便
3、采用13” 寸 16:9 高亮度显示屏，即使操作人员相隔很远也能清晰识别检测结果
4、通过特别设计的“ 自由检测” 模式，可以快速完成设置并立即测量检测计划之外的焊点
5、三层板焊点，只需从一侧测量

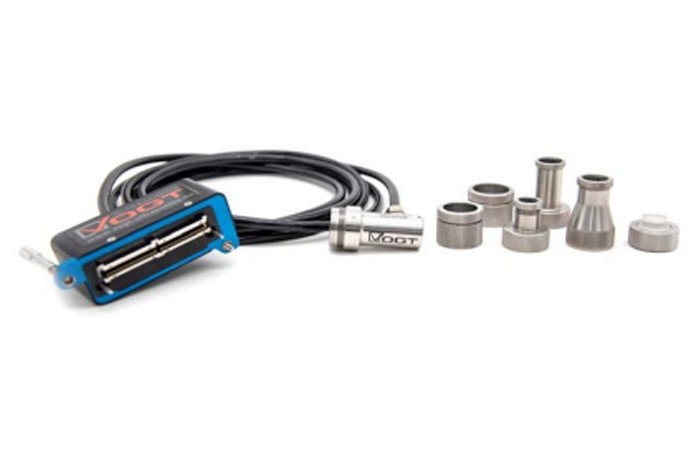

创新的多种探头前段附件
专门为不同外观形状的焊点，多变的测量位置和角度设计的各种探头前段附件，保证在不平坦和粗糙表面达到更好的耦合效果

技术参数

设备尺寸：
350ⅹ280ⅹ90 mm
设备重量：
5.5 kg
显示：
13.3英寸分辨率1920*1080触摸屏
防护等级：
IP64
电池：
2节锂电池
单块电池续航寿命：
充电后保持6.5小时续航
相控阵接口：
IPEX 30046
相控阵通道：
16/128 PR通道
数字采样频率：
100MHz
振幅分辨率：
16-bit
探头类型：
相控阵探头
探头频率：
12MHZ或20MHZ
探头晶片数量：
11x11=121个
网路接口：
工业网线接口 M12 1GBit/s
数据接口：
2USB2.0 1USB3.0接口
最大IFF：
20Khz
视频接口：
HDMI
脉冲幅度：
+/- 100 V
模拟带宽：
0.5-25 MHz
脉冲宽度：
>=5ns
滤波器：
数字模式
电源：
100-240VAC 50-60Hz
使用环境温度：
0℃-40℃
探头线长度：
铠装线2.5米
有效检测区域：
11x11或9x9 mm2
物理有效分辨率：
0.35或0.45mm

产品优势

• 可以精确的测量钢和铝中的电阻焊点
• 满负荷待机时间超过 4 小时
• 检测2-3层板搭接组合的焊点，单层板可达厚度范围为0.6-5毫米
• 每秒超过20000次的超声测量信号采集并用于数据处理，使图像达到极高的分辨率
• 每个焊点生成超过700组 (A-scans) 有效检测数据并进行同步分析后成像
• 每个成像焊点中的A扫描数据可以独立保存，与破检数据对标，进一步评估和校准
• 焊点成像扫描，提供实时动态的C扫成像，并采用更精确的D扫算法
• 采用通用的标准探头，也提供特别的解决方案比如：粗晶结构的铝点焊接
• 最新的一体机设计：使用者可以在一个设备上完成调用检测计划，执行检测计划，保存检测数据。提供一键设定的自由检测模式，让日常抽检更快捷。
• 支持最高25MHz的高频探头，让检测更可靠
